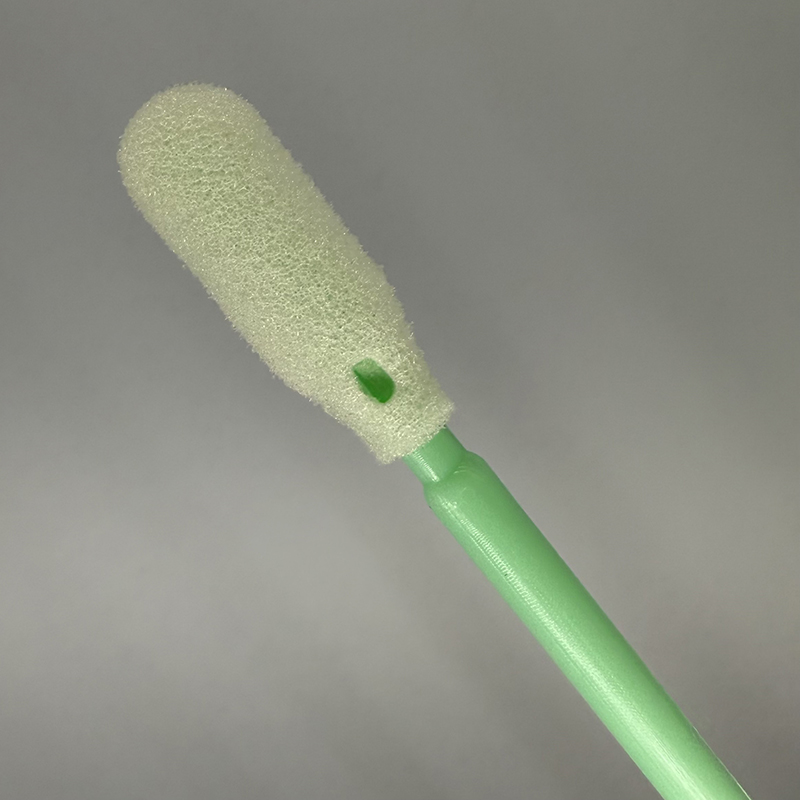

Mikrokuitupuhdistuspolyesteripuikko: tyypit, tekniset tiedot ja valinta

Mikrokuituliina puhdastila polyesteripuikkoja ovat tavallinen tarkkuuspuhdistus- ja näytteenottotyökalu ISO-luokan 3–8 puhdastilaympäristöihin , elektroniikan valmistus, puolijohteiden valmistus, optiikka ja lääkinnällisten laitteiden kokoonpano. Polyesteripuikko yhdistää neulotun tai kudotun polyesterikärjen – joka tuottaa minimaalisesti hiukkasia, imee liuottimia tehokkaasti ja vapauttaa erittäin vähän uuttavia ionisia epäpuhtauksia – ja polypropeenista, nailonista tai lasikuidusta valmistetun kädensijan, joka ei vuoda tai poista kaasua kontrolloiduissa ympäristöissä. Oikean polyesteripuikon valitseminen tarkoittaa kärjen tyylin, kärjen materiaalin rakenteen, kahvan materiaalin ja puhtaussertifikaatin sovittamista prosessin vaatimuksiin. Tavallisen puuvilla- tai vaahtomuovipuikkojen käyttäminen puhdastilasovelluksessa ei ole vähäinen korvaus: puuvilla tuottaa tuhansia kuituhiukkasia vanupuikkoa kohden, ja vaahtopuikot voivat jättää jäännöksiä tarkkuuspintoihin, jotka molemmat aiheuttavat puutteita puolijohde-, optisten ja lääketieteellisten laitteiden prosesseissa.

Mikä tekee polyesteripuikosta puhdastilapuikon

Jokainen polyesterikärkinen vanupuikko ei ole puhdastilapuikko. Termi "puhdastilojen polyesteripuikko" viittaa erityisesti vanupuikkoihin, jotka on valmistettu, käsitelty ja pakattu valvotussa ympäristössä, testattu määritettyjen hiukkas- ja ionikontaminaation rajojen mukaan ja validoitu käytettäväksi tietyn ISO-luokan puhdastiloissa.

Vanupuikkojen puhdastilaluokituksen määrää kaksi päätekijää: sen valmistusympäristön puhtaus, jossa vanupuikko valmistettiin ja pakattiin, sekä valmiin tuotteen mitatut kontaminaatiotasot. Johtavat valmistajat valmistavat polyesteripuikkoja ISO-luokan 4–6 puhdastilat , pakkaa ne yksitellen puhdastila-yhteensopiviin pusseihin (kaksoispussilla pakattu polyeteeni tai nailon) ja testaa jokainen tuotantoerä haihtumattomien jäämien (NVR), hiukkasmäärän ja ionikontaminaation (natrium, kloridi, ammonium jne.) varalta ennen julkaisua.

Polyesterin rooli saastumisen hallinnassa

Polyesteri (polyeteenitereftalaatti, PET) on valittu puhdastilojen vanupuikkojen kärkimateriaaliksi sen ainutlaatuisen ominaisuuksien yhdistelmän vuoksi. Synteettisenä kestomuovina polyesteri tuottaa dramaattisesti vähemmän hiukkasia kuin luonnonkuidut: IPA:n kanssa käytetty neulottu polyesterikärki vapauttaa tyypillisesti alle 100 hiukkasta ≥0,5 µm vanupuikkoa kohti standardoidussa hiukkasten tuottotestauksessa verrattuna tuhansiin hiukkasiin puuvillasta ja satoihin monista vaahtokoostumuksista. Polyesterissä on myös erittäin vähän ionisia uuttuvia aineita – kriittistä puolijohteiden märkäprosesseissa, joissa piikiekkojen ionikontaminaatio aiheuttaa hilaoksidivikoja ja piirien vikoja.

Lisäksi polyesteri on kemiallisesti yhteensopiva kaikkien tarkkuuspuhdistuksessa käytettävien liuottimien kanssa: isopropyylialkoholi (IPA), asetoni, metyylietyyliketoni (MEK), etanoli ja useimmat fluoratut liuottimet. Se ei liukene, turpoa tai jätä jäämiä, kun se kostutetaan näillä liuottimilla, toisin kuin vaahtopuikot, jotka voivat hajota ketonien ja joidenkin kloorattujen liuottimien vaikutuksesta.

Mikrokuitupolyesteri vs. vakioneulotut polyesterikärjet

Polyesteripuikkokategoriassa on tärkeä ero tavallisten polyesteri- ja mikrokuitupolyesterikärkien välillä. Tavallinen neulottu polyesteri käyttää kuituja Halkaisija 10-25 µm kudottu tai neulottu kärkeen, joka tarjoaa hyvän liuottimen imeytymisen ja luotettavan hiukkasten suorituskyvyn. Mikrokuitupolyesteri käyttää halkaistuja tai erittäin hienoja kuituja 1-5 µm halkaisija — Konseptiltaan samanlainen kuin mikrokuituliinat, mutta suunniteltu puhdastilastandardien mukaisesti. Mikrokuitukärkien hienompi kuiturakenne lisää kokonaispinta-alaa, parantaa pyyhintätehokkuutta tasaisilla tarkkuuspinnoilla, parantaa kapillaariabsorptiota ja antaa kärjen mukautua paremmin pinnan topografiaan puhdistettaessa optisia linssejä, laseroptiikkaa tai tarkkoja mekaanisia osia, joissa on hienoja ominaisuuksia.

Polyesteripuikkotyynyt ja niiden sovellukset

Kärjen geometria on ensisijainen erottaja polyesteripuikkomallien välillä ja tärkein valintamuuttuja materiaalin jälkeen. Jokainen kärjen tyyli on optimoitu eri pintageometriaan, pääsyvaatimuksiin tai puhdistustehtävään.

Optisen kuituliittimen puhdistus: Erityinen kärjen vaatimus

Optisten kuitujen päätypintojen puhdistus on yksi vaativimmista polyesteripuikkosovelluksista. Yksimuotokuidun kuidun ytimen halkaisija on vain 8-9 µm , ja kontaminaatio LC-, SC- tai MTP/MPO-liittimen päädyssä aiheuttaa liitoshäiriöitä ja takaisinheijastuksia, jotka heikentävät verkon suorituskykyä. Erikoistuneet polyesteripuikkokärjet kuituliittimien puhdistukseen on mitoitettu tarkasti liittimen holkin halkaisijan mukaan — 1,25 mm:n holkkipuikkoja LC-liittimille, 2,5 mm:n holkkipuikkoja SC- ja ST-liittimille — ja niitä käytetään IPA:n kanssa yhden vedon, yhden vanupuikon protokollassa (ei koskaan uudelleenkäytettäessä vanupuikkoa tai tekemällä useita vedoksia samalla vanupuikolla), jotta varmistetaan, että päätypinta puhdistetaan ilman, että itse vanupuikko saastuu uudelleen.

Käsittele materiaaleja ja niiden vaikutus puhdastilan suorituskykyyn

Puhdastilojen polyesteripuikon kahva ei ole vain rakenteellinen kantaja - se edistää vanupuikkojen yleistä hiukkas- ja kaasunpoistokykyä, ja sen on oltava yhteensopiva puhdastilan ympäristön ja levityksen aikana käytettyjen liuottimien kanssa.

• Polypropeeni (PP) kädensija: Yleisin kahvamateriaali yleisiin puhdastilojen polyesteripuikkoihin. Ruiskupuristettu PP on kemiallisesti inertti IPA:lle, etanolille ja useimpien vesipitoisten puhdistusaineiden suhteen; tuottaa erittäin vähän hiukkasia; ja se on yhteensopiva ISO-luokka 5–8 -ympäristöjen kanssa. PP-kahvat ovat hieman joustavat, mikä parantaa mukavuutta pitkien puhdistustehtävien aikana.
• Nylon kahva: Suurempi jäykkyys kuin PP, hyödyllinen, kun tarvitaan tarkkaa kärjen sijoittelua hallitulla voimalla – esimerkiksi puhdistettaessa optisia liittimiä tai puristettaessa upotettuihin alueisiin. Nylonkahvat ovat yhteensopivia samojen liuottimien kanssa kuin PP, mutta ne voivat imeä pieniä määriä vettä vesipitoisista puhdistusliuoksista ajan myötä.
• Lasikuitu (GFRP) kahva: Käytetään vaativimmissa vähäkaasuisissa sovelluksissa – puolijohdeprosessikammioissa, tyhjiöympäristöissä ja ilmailun puhdastiloissa. Lasikuitukahvoissa on erittäin alhainen kaasun poisto tyhjiössä ja korkeissa lämpötiloissa, ja ne tarjoavat korkean jäykkyyden tarkkaan voimankäyttöön. Ne ovat kalliimpia kuin PP tai nailon, ja ne määritetään, kun orgaanisen hiilen kokonaismäärä (TOC) tai kaasunpoistorajat ovat kriittisiä.
• Hiilikuitukahva: Löytyy erittäin tarkoista sovelluksista, joissa vaaditaan sekä alhainen kaasun poisto että korkea jäykkyys-painosuhde. Hiilikuitukahvat ovat luonteeltaan ESD-turvallisia (sähköäjohtavia), joten ne soveltuvat käytettäväksi ESD-herkissä komponenteissa, joissa käyttäjän vahingossa tapahtuva staattinen purkautuminen johtamattoman kahvan kautta on huolenaihe.
• Puu- ja paperikahvat: Ei hyväksytä ISO-luokan 5 tai puhtaammissa ympäristöissä – puu ja paperi ovat merkittäviä hiukkasten ja biologisten saasteiden lähteitä. Niiden esiintymistä kaikissa kontaminaatiokriittisissä prosesseissa tulee käsitellä vaatimustenvastaisuutena.

Tärkeimmät suorituskykyvaatimukset ja testausmenetelmät

Puhdastilojen polyesteripuikkojen tietolomakkeet raportoivat useita standardoituja testituloksia, joiden avulla ostajat voivat vertailla tuotteita objektiivisesti. Ymmärtäminen, mitä nämä testit mittaavat – ja mitkä arvot ovat hyväksyttäviä tietylle sovellukselle – estää yleisen virheen, jossa tuote valitaan markkinointikielen perusteella varmennettujen suorituskykytietojen sijaan.

Steriilit vs. ei-steriilit polyesteripuikot

Lääkevalmistukseen, lääkinnällisten laitteiden kokoonpanoon ja mikrobiologiseen ympäristön seurantaan tarvitaan steriilejä polyesteripuikkoja. Steriilipuikkoja gammasäteilytetään lopullisen pakkaamisen jälkeen, jotta saavutetaan SAL-taso. 10⁻⁶ (yksi ei-steriili yksikkö miljoonaa kohden), validoitu ISO 11137 -standardin mukaisesti. Jokainen steriili puikko on pakattu yksittäin irrotettavaan pussiin, jossa on eräkohtainen steriiliyssertifikaatti. Ei-steriilit puhdastilojen polyesteripuikot – jotka ovat vähän biokuormitettuja, mutta eivät SAL-validoituja – sopivat elektroniikka-, optiikka- ja puolijohdesovelluksiin, joissa mikrobien määrä ei ole prosessiriski.

ISO Cleanroom -luokan yhteensopivuus ja vanupuikkojen valinta

ISO 14644-1 luokittelee puhdastilat ISO-luokasta 1 (vähiten hiukkasia) ISO-luokkaan 9 (vähiten valvottu). Valittu vanupuikko on valmistettava ja pakattava puhtaaseen tilaan, jonka puhtaus on yhtä suuri tai korkeampi kuin ympäristö, jossa sitä aiotaan käyttää – muuten vanupuikko itsessään on kontaminaatiolähde. Seuraavassa taulukossa on kartoitettu ISO-puhdastilaluokat sopiviin polyesteripuikkolaatuihin.

Puhdastilapolyesteripyyhkeiden ensisijaiset sovellukset

Ymmärrys siitä, kuinka polyesteripuikkoja käytetään tietyissä prosesseissa, selventää oikean spesifikaation ja tekniikan tärkeyttä ja korostaa, missä heikomman luokan tuotteen korvaaminen aiheuttaa mitattavissa olevan riskin.

Puolijohteiden ja kiekkojen valmistus

Puolijohdekankaissa polyesteripuikkoja käytetään prosessikammion O-renkaiden urien, kvartsikomponenttien, pinnoitussuojien ja laitepintojen puhdistamiseen prosessiajojen välillä. Tässä yhteydessä saastumisen kustannukset ovat äärimmäiset: yksi puhdastilapuhdistuksen aikana saastunut kiekkoerä voi edustaa 50 000–500 000 dollaria tuotetappioita riippuen laitetyypistä. Tässä ympäristössä käytettävillä vanupuikoilla on oltava erittäin alhainen NVR (tyypillisesti <50 µg vanupuikkoa kohti), erittäin alhainen ioninen kontaminaatio, ja niiden on oltava yhteensopivia käytetyn tietyn puhdistuskemian kanssa, joka puolijohdekankaissa usein sisältää HF:a sisältäviä formulaatioita, jotka edellyttävät vanupuikkomateriaalin yhteensopivuuden arviointia.

Optisten osien ja linssien puhdistus

Optiset pinnat – kameralinssit, laseroptiikka, teleskooppipeilit ja tarkkuusinstrumentointi – vaativat kaikkein herkimmän puhdistustekniikan. Mikrokuitupolyesteripuikkopuikkojen kärjet, jotka on kostutettu optisella IPA:lla tai metanolilla, vedetään optisen pinnan poikki yhdellä suoralla vedolla (ei koskaan pyöreänä) kontaminaatioiden nostamiseksi ja kuljettamiseksi sen levittämisen sijaan. Mikrokuitukärkien erittäin hieno kuiturakenne ( 1-3 µm kuidun halkaisija ) tulee kosketuksiin optisen pinnoitteen kanssa mittakaavassa, joka mukautuu pintaan naarmuuntumatta ja tarjoaa samalla riittävän kapillaaritoiminnan hiukkasten ja orgaanisen kontaminaatioiden poistamiseksi. Optiset puhdistussovellukset suosivat mela- tai litteäkärkisiä puikkoja suurille tasaisille pinnoille ja teräviä tai talttakärkiä reunojen ja upotettujen linssialueiden puhdistamiseen.

Piirilevy (PCB) ja elektronisten kokoonpanojen puhdistus

Flux-jäämien poistaminen juotosliitoksista, liittimien koskettimien puhdistaminen ja epäpuhtauksien poistaminen pienivälisten osien alta ovat ensisijaiset PCB-kokoonpanon käyttötavat polyesteripuikkoja varten. IPA:lla kostutettuja teräväkärkisiä tai pienipäisiä polyesteripuikkoja käytetään yksittäisten juotosliitosten tai liitosnastojen puhdistamiseen levittämättä kontaminaatiota viereisille alueille. PCB-levyjen virtausjäämien aiheuttama ioninen kontaminaatio voi aiheuttaa sähkökemiallista migraatiota ja dendriittien kasvua joka johtaa ajoittaisiin oikosulkuihin ja kenttähäiriöihin, mikä tekee perusteellisesta puhdistuksesta ja todentamisesta (levynpesuliuosten ionikromatografiatestauksen kautta) luotettavuuden kannalta kriittisen vaiheen.

Ympäristön seuranta ja mikrobiologinen näytteenotto

Farmaseuttisten ja lääkinnällisten laitteiden puhdastiloissa steriilit polyesteripuikkopuikot ovat tavallinen työkalu pinnan biokuormituksen näytteenottoon ISO 14644-9 ja EU:n GMP liitteen 1 vaatimukset. Vanupuikko kostutetaan neutraloivalla puskurilla, pyyhitään määrätyllä pinta-alalla (tyypillisesti 25 cm²), palautetaan kuljetusputkeen ja viljellään pesäkkeitä muodostavien yksiköiden (CFU) laskemiseksi. Polyesteripuikkokärkiä suositellaan puuvillan sijaan mikrobiologisessa näytteenotossa, koska ne vapauttavat mikrobisolut täydellisemmin viljelyalustaan, mikä parantaa talteenottotehokkuutta 15–30 % vanupuikoihin verrattuna vertailevissa talteenottotutkimuksissa – merkittävä ero, kun testauksen tarkoituksena on havaita matalatasoinen kontaminaatio säädösrajoilla.

Oikea vanupuikkotekniikka: kuinka levitysmenetelmä vaikuttaa tuloksiin

Jopa väärin käytetty vanupuikko tuottaa huonoja puhdistustuloksia tai aiheuttaa pintavaurioita. Seuraavat parhaat käytännöt kuvastavat alan standarditekniikkaa puhdastilojen ja tarkkuuspuhdistukseen polyesteripuikolla.

• Yksi vanupuikko, yksi veto, yksi suunta: Optisilla ja puolijohdepinnoilla kutakin puikkoa tulee käyttää vain yhteen siirtoon yhteen suuntaan. Toistopuikolla tai edestakaisin pyyhkimällä epäpuhtaudet jakautuvat uudelleen pinnalle. Hävitä jokainen vanupuikko yhden käyttökerran jälkeen.
• Kostuta puikko oikein: IPA-puhdistusta varten vanupuikkokärki tulee kostua – ei kyllästää – jotta liuotin kulkeutuu tasaisesti ilman pintaa. Liiallinen liuotin voi kuljettaa kontaminaatiota komponenttien alle tai rakoihin, joista se ei voi haihtua puhtaasti.
• Seuraa märkää ja kuivaa: Kun olet puhdistanut liuottimella kostutetulla vanupuikolla, käytä välittömästi kuivaa polyesteripuikkoa poistaaksesi liuotin ja kaikki irronneet epäpuhtaudet, ennen kuin ne voivat levitä uudelleen, kun liuotin haihtuu.
• Käytä tasaista, kevyttä painetta: Kova paine puristaa kärkeä ja pienentää sen tehokasta kosketuspinta-alaa; herkille optisille pinnoitteille liiallinen paine voi aiheuttaa mikronaarmuja jopa pehmeällä polyesterikuidulla. Käytä vain tarpeeksi painetta, jotta kärki säilyttää täyden kosketuksen pintaan.
• Avaa pakkaus vain puhdastilassa: Kaksinkertaisiin puhdastilapusseihin pakattujen polyesteripuikkojen ulkopussi tulee poistaa puhdastilan sisäänkäynnistä ja sisäpussi avata vasta käyttöpisteessä. Sisäpussin käsitteleminen puhdastilan ulkopuolella kumoaa puhtaan pakkauksen tarkoituksen.
• Älä koskaan kosketa vanupuikkokärkiä: Ihokosketus kerää öljyjä, suoloja ja ihosoluja kärkeen ja saastuttaa sen välittömästi. Käsittele vanupuikkoa vain kahvasta; Jos kärkeä kosketetaan vahingossa, hävitä vanupuikko.

Polyesteripuikkojen valinnan tarkistuslista

Strukturoidun valintaprosessin soveltaminen estää yleisimmät virheet – väärän kärjen geometrian valinnan, puhtausasteen alimäärittelyn tai yhteensopimattoman liuotin-kahvayhdistelmän – jotka johtavat prosessin epäonnistumiseen ja kontaminaatiotapahtumiin.

1. Tunnista ISO-puhdastilaluokka ympäristöstä, jossa vanupuikkoa käytetään, ja valitse vanupuikko, joka on valmistettu ja pakattu saman tai korkeamman luokan puhdastilassa.
2. Määrittele pinnan geometria ja pääsyvaatimus: tasainen pinta (mela/litteä kärki), upotettu tai kapea (terävä/kapeneva kärki), liitin tai holkki (sylinterin kärki sopivan kokoinen) tai suuri alue (pyöreä/soikea kärki).
3. Valitse kärjen materiaali: mikrokuitupolyesteri optisille pinnoille, hienoille ominaisuuksille tai maksimaaliseen pyyhintätehokkuuteen; tavallinen neulottu polyesteri yleispuhdistukseen, näytteenottoon ja vähemmän herkkiin pintoihin.
4. Valitse kahvan materiaali perustuu liuottimien yhteensopivuus- ja jäykkyysvaatimuksiin: PP yleiseen IPA/etanolikäyttöön; nylon lisää jäykkyyttä; lasikuitua tai hiilikuitua tyhjiön, korkean lämpötilan tai erittäin alhaisen kaasuttamisen vaatimuksiin.
5. Määritä steriiliysvaatimus: steriili (gammasäteilytetty, SAL 10-6) farmaseuttiseen ja mikrobiologiseen näytteenottoon; vähän biokuormitusta ei-steriili elektroniikka-, puolijohde- ja optiikkasovelluksiin.
6. Pyydä eräkohtaisia testiraportteja NVR, hiukkasten muodostuminen ja toimittajan aiheuttama ionikontaminaatio; älä luota pelkästään luetteloiden erittelytaulukoihin, jotka voivat heijastaa parhaita tuloksia tyypillisen tuotantoerän suorituskyvyn sijaan.
